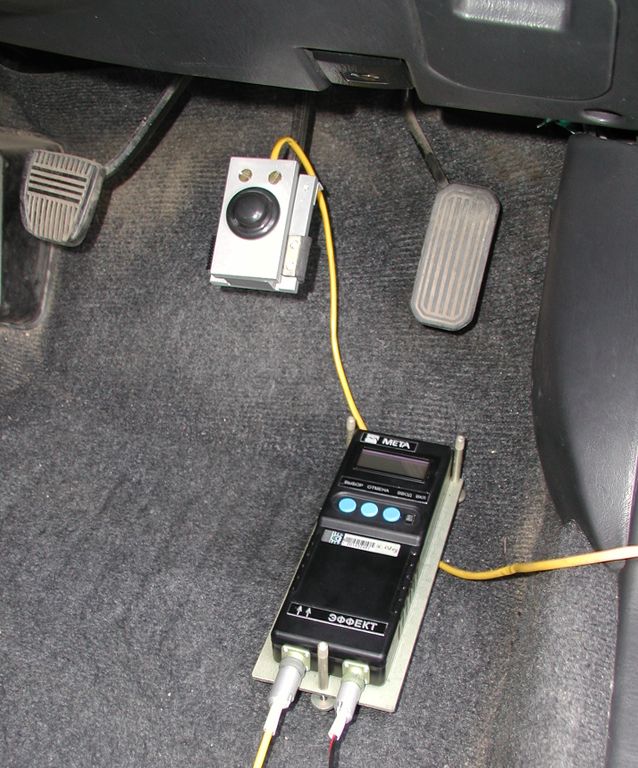

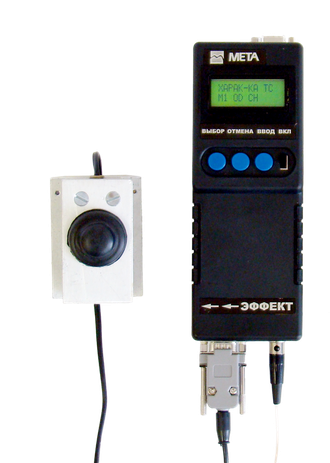

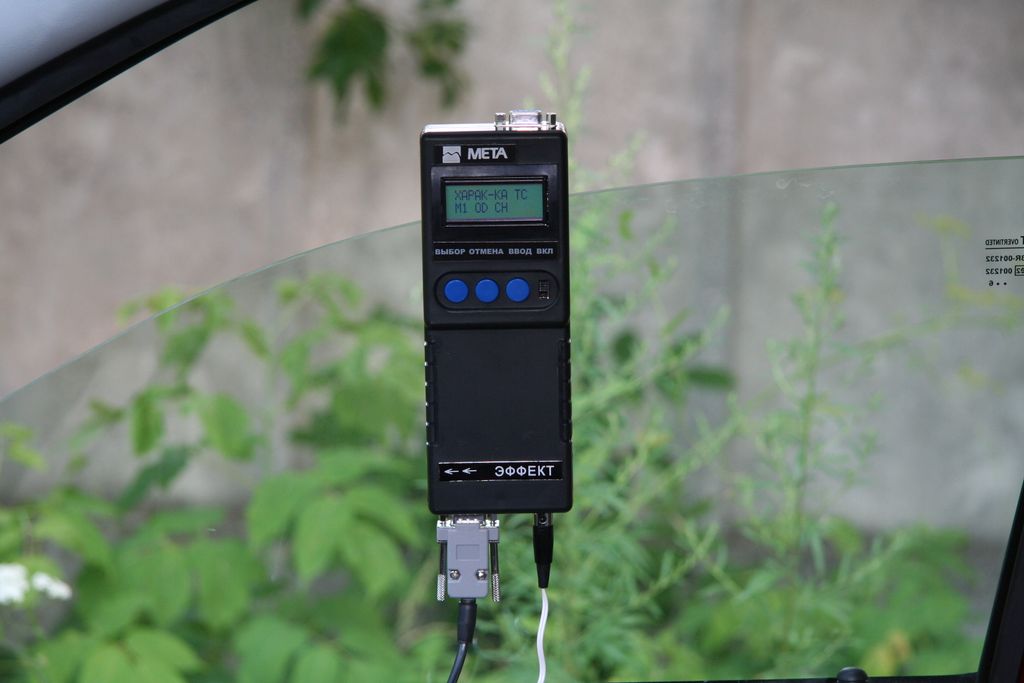

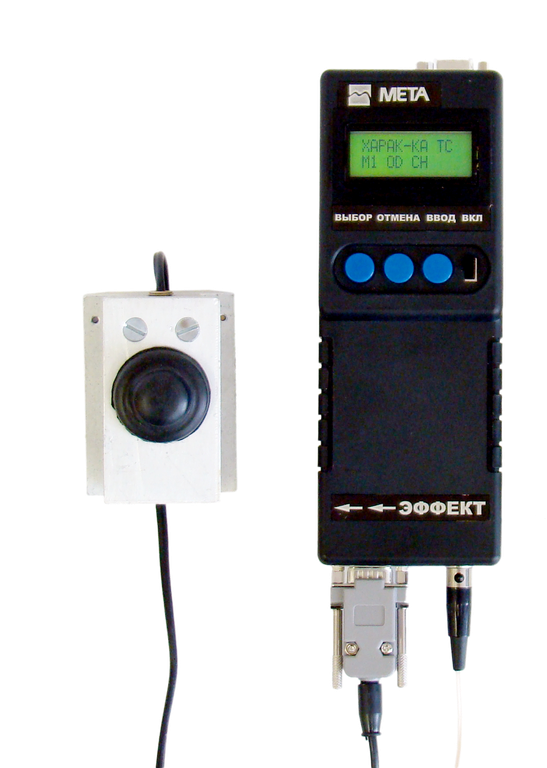

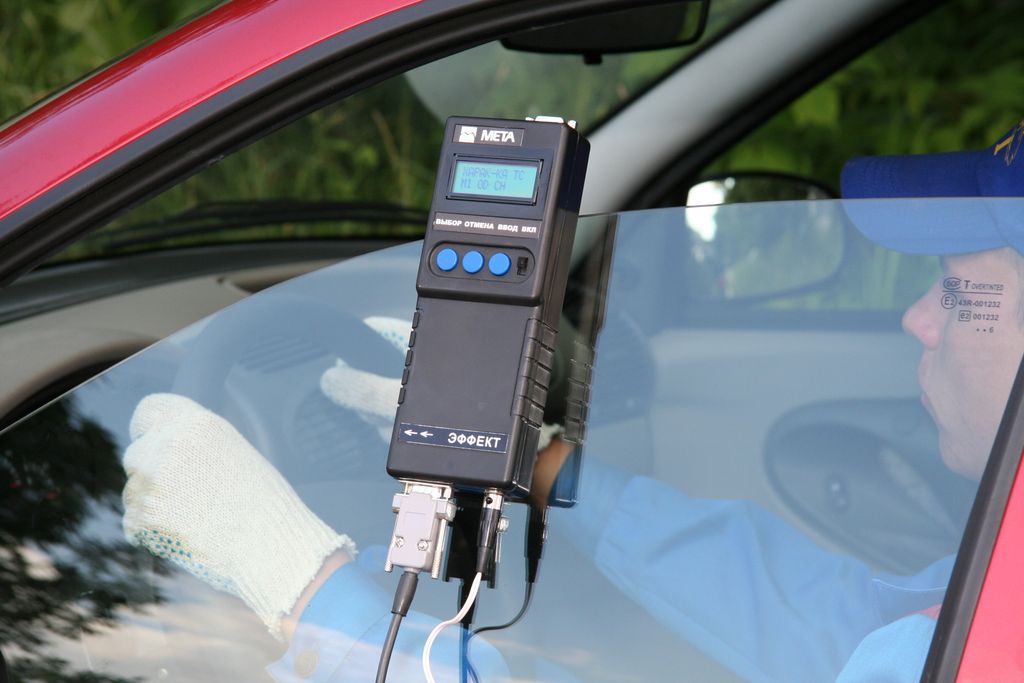

МЕТА ЭФФЕКТ-02 Измеритель эффективности тормозных систем

Подробное описание МЕТА ЭФФЕКТ-02

Прибор предназначен для проверки технического состояния основных тормозных систем транспортных средств методом дорожных испытаний по ГОСТ Р 51709 - 2001. Используется для проверки тормозных систем грузовых и легковых автомобилей, автобусов и автопоездов при проведении государственного технического осмотра, выполнении автотехнической экспертизы ТС, в процессе эксплуатации и иных случаях, требующих оперативного контроля состояния тормозной системы ТС.

Функции:

• измерение характеристик торможения и устойчивости;
• графическое отображение динамики характеристик торможения на мониторе в реальном масштабе времени при подключении измерителя к ПК;
• ввод параметров и категорий автомобиля в память прибора и распечатка протокола измерений на портативном печатающем устройстве;
• расчет нормы тормозного пути для любой скорости начала торможения;

Достоинства:

• возможность работы в линии технического контроля с автоматической передачей результатов измерений и характеристик автомобиля;
• удобный буквенно-цифровой дисплей;
• автономное питание от собственной аккумуляторной батареи;
• электронный датчик горизонтального положения;
• буквенно-цифровая индикация;
• двухкоординатный акселерометр.

Спецификация ЭФФЕКТ-02

Диапазон контроля установившегося замедления Jуст 0-9,81 м/с2

Диапазон контроля усилия усилие на органе управления Рп 98÷980 Н

Диапазон контроля тормозного пути Sт 0-50 м

Диапазон контроля начальной скорости торможения Vо 20-50 км/ч

Диапазон контроля пересчитанной нормы тормозного пути Sт 0-50 м

Диапазон контроля времени срабатывания тормозной системы tср 0  3 сек

Пределы основной допускаемой относительной погрешности установившегося замедления ±4 %

Пределы основной допускаемой относительной погрешности усилия на органе управления ±5 %

Электропитание от сети постоянного тока (бортовой сети автомобиля) 12±2 В

Мощность потребляемая, не более 2 Вт

Габаритные размеры и масса электронного блока, не более 220х75х70 0,4 мм, кг

Габаритные размеры и масса датчика усилия, не более 135х95х70; 0,5 мм, кг

Диапазон рабочих температур от -10 до +45 °С

Средний срок службы не менее 6 лет

Габаритные размеры и вес в упаковке, 1 упаковка размером 290х145х105мм весом 1,5кг
