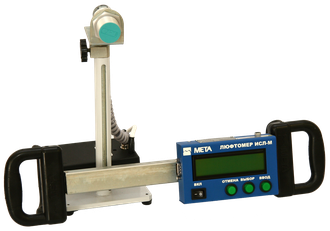

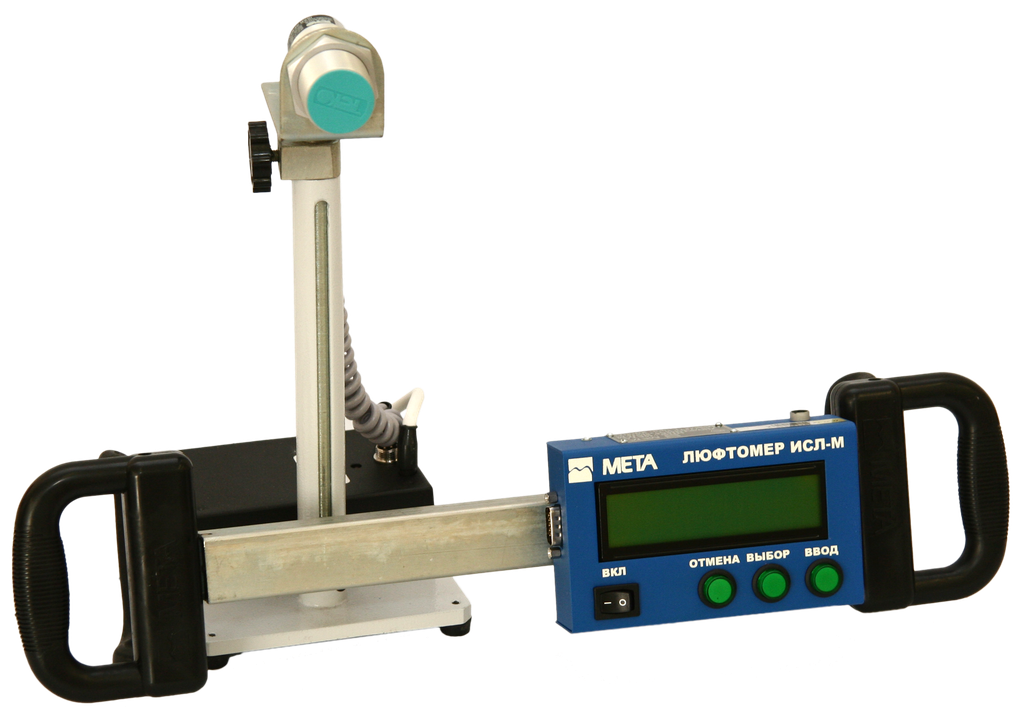

Люфтомер МЕТА ИСЛ-М

Подробное описание ИСЛ-М

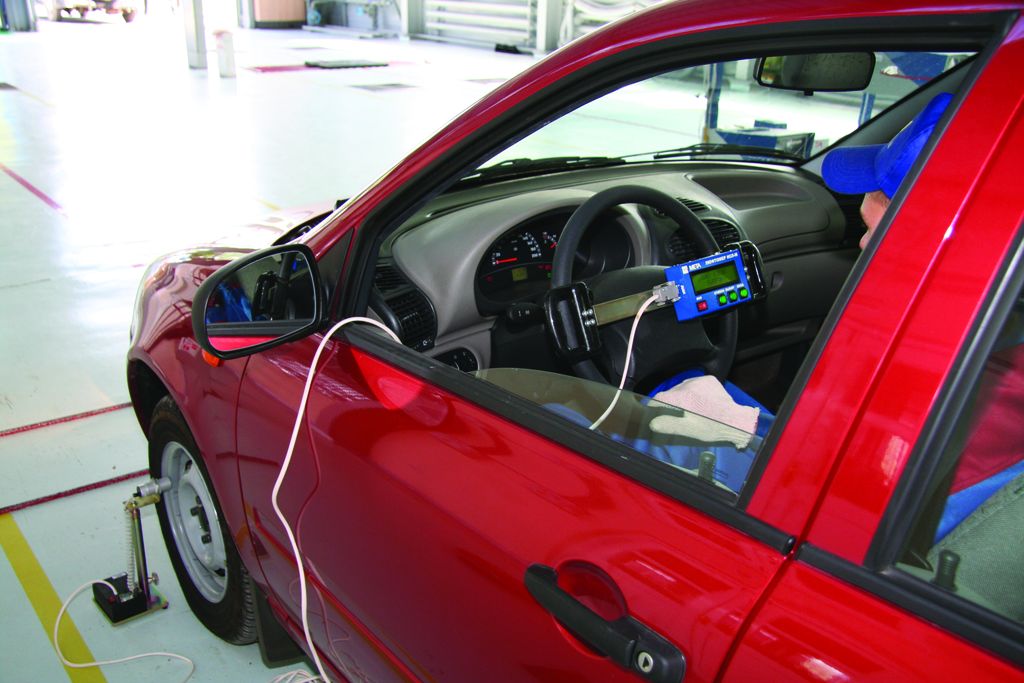

Преобразователи измерительные угла поворота, предназначены для измерений суммарного люфта в рулевом управлении автотранспортных средств в соответствии с требованиями ГОСТ Р 51709 «Автотранспортные средства. Требования к техническому состоянию и методы проверки» и приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

Функции:

• измерение и отбражение результатов единичных измерений суммарного люфта рулевого управления по началу движения колес в повороте;
• хранение в памяти единичных измерений суммарного угла и расчет среднего значения по задаваемому числу единичных измерений;
• ввод в память государственного номера АТС и передача протокола измерений с результатами измерений на центральный компьютер автоматизированной линии технического контроля или принтер по каналу RS 232;
• собственная аккумуляторная батарея для автономного питания.

Номер в гос. реестре РБ: РБ 03 19 2269 15;

Достоинства:

• -высокая точность и надежность прибора в результате применения бесконтактного датчика движения управляемых колес и электронного гироскопического датчика угла поворота;
• сохранение результатов при отключении питания;
• мощный микропроцессор;
• автономное питание от встроенного аккумулятора;
• возможность сохранения результатов последнего измерения;
• автоматическая передача результатов измерений на центральный компьютер.

Спецификация ИСЛ-М

Диапазон измерений угла поворота рулевого колеса 0÷50 град.

Допускаемая максимальная погрешность измерения суммарного люфта, не более ±0,5 град.

Скорость вращения рулевого колеса при измерении, не более 0,1 с-1

Количество единичных измерений при усреднении измеренного значения, циклов 2 - 9

Время одного измерения суммарного люфта, не более 4 с

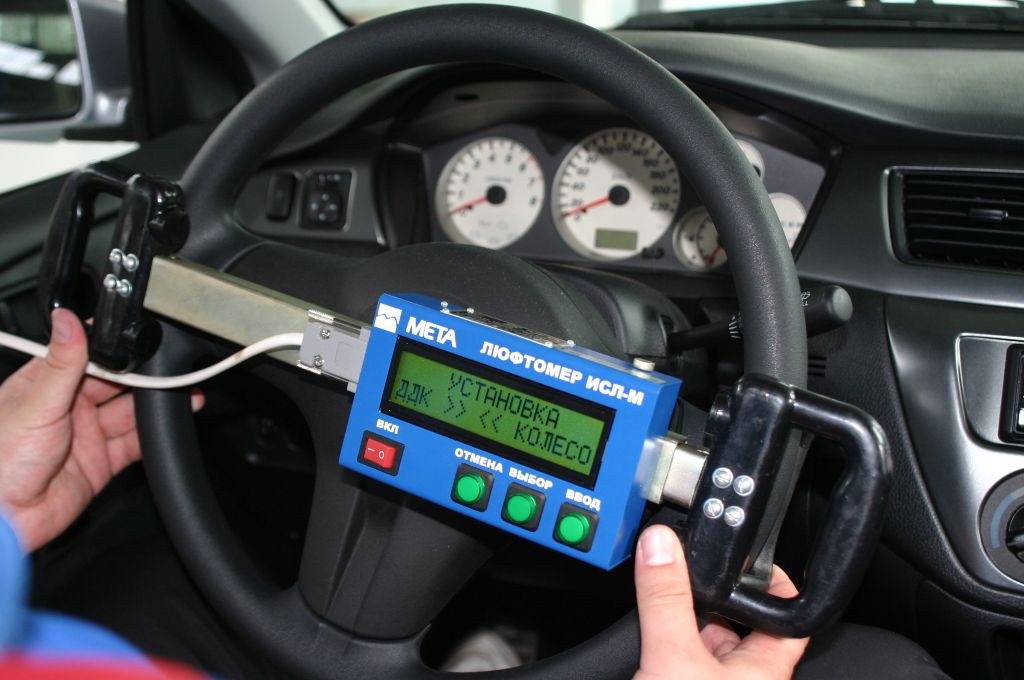

Допускаемые размеры рулевого колеса 360-550 мм

Напряжение источника питания постоянного тока 12,6 +2 -4 В

Потребляемая мощность в нормальных условиях, не более 5 Вт

Условия эксплуатации приборов: - температура окружающей среды от -10 до +40 °С

Габаритные размеры, не более:

- приборный блок 460х110х110 мм

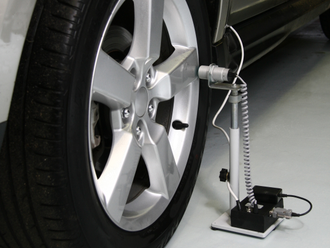

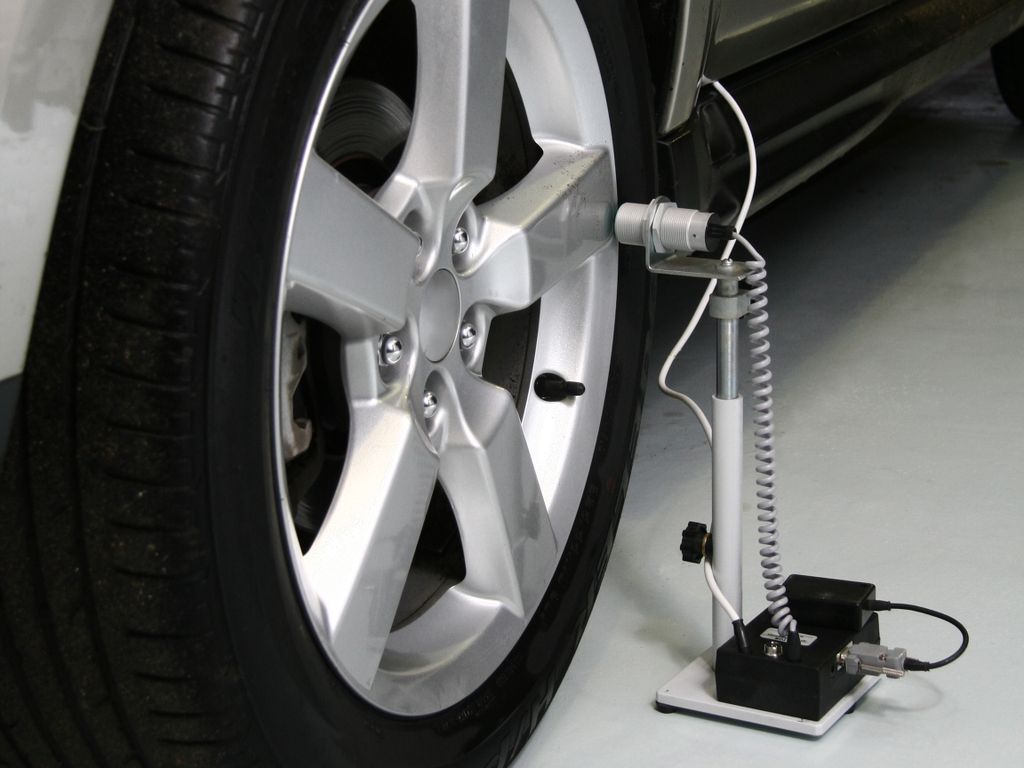

- датчик движения колеса 310х200х135 мм

Масса, не более:

- приборный блок 3 кг

- датчик движения колеса 3 кг

Средняя наработка на отказ, не менее 6000 ч

Средний срок службы, не менее 8 лет

Габаритные размеры и вес в упаковке, 1 упаковка размером 470х215х145 мм, весом 5кг
